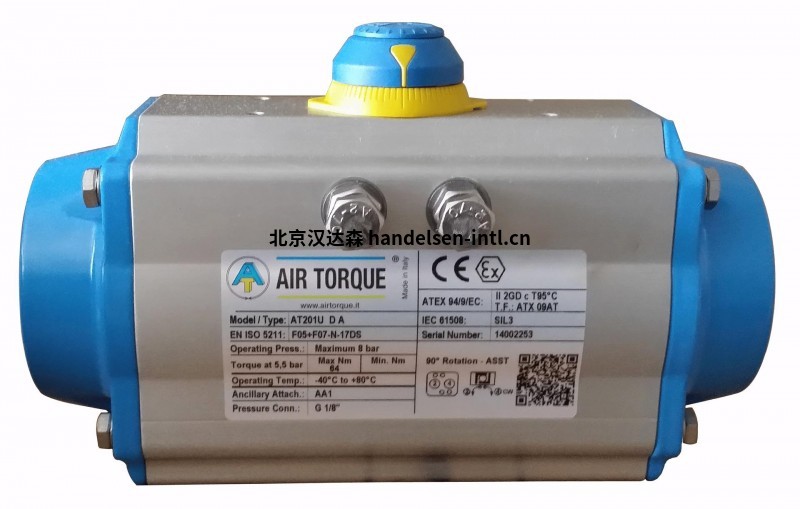

AIR TORQUE双作用执行器-DR型

当端口'2受压且端口'4排空时，两个活塞都移至其终端位置，并实现了驱动轴的旋转(通过镜像安装驱动轴可以使驱

动轴在相反方向旋转)。活塞)。

当端口“4”增压且端口“2”排气时，活塞移至中间位置。结果是

驱动轴旋转(通过

活塞的镜像安装，驱动轴相反的旋转是可能的)。

对于齿条和小齿轮结构，执行器的输出扭矩是通过将活塞力(由气源压力提供)以变桨轴半径(杠杆臂)减去摩擦力损失(效率)[Nm]



AIR TORQUE单作用执行器-SC型

当端口“2”受压且端口“4”排空时，两个活塞都移至终端位置并压缩弹簧~结果是驱动轴旋转(通过活塞的镜像安装)。



2↑↓°

由于有弹簧力，因此可以确保空气或电力损失导致的故障保存位置。

对于弹簧复位应用，输出扭矩通过两种不同的操作获得。每个操作相对于行程位置(0或90°) 产生两个不同的值。对于弹簧复位执行器，输出扭矩是通过将力(空气或弹簧作用在活塞上)与杠杆臂相乘得出的。

AIR TORQUE 改进系列气动执行机构可提供一下种类的产品：

1.18个规格的产品

2.弹簧复位（单作用）和双作用两种方式

3.输出扭矩可到10000Nm

4.高温和低温型结构

5.多种ISO标准的连接法兰和驱动轴方便与阀门直接连接

6.弹簧复位（单作用）和双作用都有120-135-180旋转角度

7.180弹簧复位（单作用）执行机构具有FAIL-MID（故障时处于中间位置）功能

8.三位置执行机构，90和180的旋转行程，都可在弹簧复位（单作用）和双作用，两种作用方式上实现。

9.快速动作执行机构

10.液压阻尼式执行机构
